> MODULE POUR ELECTROVANNE PROPORTIONNELLE PWM. CONSIGNE PAR POTENTIOMETRE DEPORTE. SANS ARRET. SANS REGULATION
WAAB1115 Agrandir l'image
Précédent Suivant

MODULE POUR ELECTROVANNE PROPORTIONNELLE PWM. CONSIGNE PAR POTENTIOMETRE DEPORTE. SANS ARRET. SANS REGULATION

WAAB1115

Ce module génère une alimentation PWM (pas de régulation en courant) pour la bobine de l'électrovanne en fonction de la position du potentiomètre déporté.

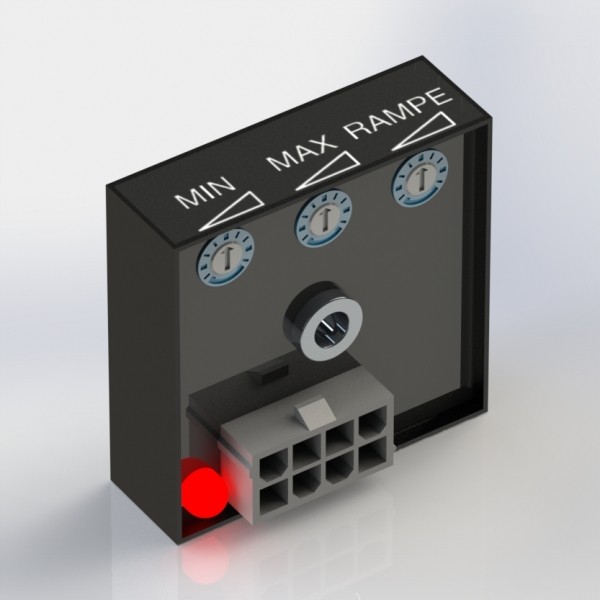

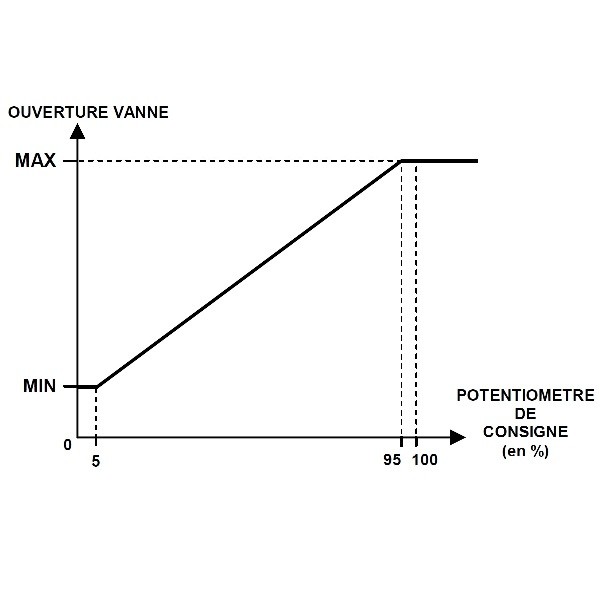

L'ouverture de la vanne proportionnelle évolue entre un seuil minimum et un seuil maximum définis par deux potentiomètres intégrés sur la face arrière.

Voir documentations techniques (liens en bas de page)

Applications :

  • commande d'une vanne proportionnelle hydraulique (PWM) 12VDC ou 24VDC,
  • commande d'une vanne proportionnelle hydraulique (PVG) avec adaptateur PWM-tension,
  • commande de la vitesse d'un moteur hydraulique via une vanne proportionnelle.

Vous avez une question, une demande de modification, envoyez-nous un email à gv@ngv1.com



Plus de détails

Prix

1-4 5-9 10 +

111,65 €

101,43 €

96,41 €

Documentation technique, 3D, step

Doc Technique PDF Adobe Reader
Fichier 3D eDrawings du Module
Fichier step DAO du Module (*)
Fichier 3D eDrawings du Bouton
Fichier step DAO du Bouton (*)
Homologation E réglement R10
Déclaration UE de conformité
Déclaration REACH et RoHS de conformité
(*) les fichiers step peuvent être téléchargés ainsi : clic-droit sur le lien - enregistrer la cible du lien sous)

Liens utiles :  Adobe Reader  eDrawings



Accessoires
